產品說明：
一、產品分類、顯示方式、型號及安裝
名 稱 顯示方式 型 號 功能 安裝固定方式
面板型故障指示器 指示燈顯示 TY-EKL 總線接地、單相短路檢測 卡環固定、皮帶抱箍
安裝位置 電力系統、油田、化工、鋼廠和鐵路等電纜系統的配電設備中
二、基本原理
短路原理:當線路出現短路故障時，短路傳感器感應到故障電流，同時將這一信號轉換為數據信號發送給主機，則主機面板上的兩相短路故障指示燈亮，顯示故障所發生的線路。
接地原理：接地部分以檢測線路零序電流作為判斷依據，當系統出現接地故障時，如果面板上的接地指示燈亮，表明電纜系統發生了接地故障。
三、主要功能
1. 短路報警指示：當線路發生短路故障，電流達到或超過短路電流的整定值時，短路傳感器發出報警信號，通過光纖傳輸給主機，主機接收到此信號后，產生相應的報警指示信號。
2. 接地報警指示：當線路發生接地故障時接地電流達到或超過接地電流的整定值時，接地傳感器發出報警信號中，通過光纖傳輸?shù)街鳈C，主機接收到此信號后，產生相應的報警指示信號。
3. 低壓報警指示：主機采用電池供電，當電池電壓低于正常工作電壓時，將產生電壓報警指示，以提醒工作人員更換電池。
4. 自動復位：當指示器發出報警信號后，如果無人工進行復位，到整定的時間后，指示器可自動進行復位。
5. 人工復位：當指示器產生報警后，可通過觸發指示器主機面板上的“復位/測試”按鈕解除報警。
6. 自動化：指示器產生相應的報警指示信號后，可將報警信號輸出遠傳。指示器也可接收遠方的復位信號，對指示器進行遠程復位操作。
7. 測試 ：指示器可進行自檢工作。
四、安裝

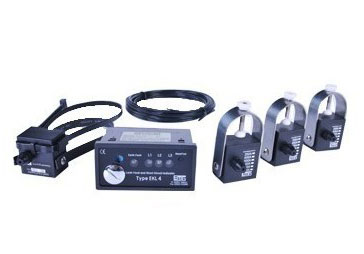

面板型故障指示器主要有主機和短路（接地）電流傳感器兩大部分組成。主機外形尺寸為長×寬×高=93×43×80mm，控制柜上主機安裝開口尺寸為長×寬=91.5mm×43.5mm。指示器主機安裝在配電柜的前面板上，接地或短路傳感器安裝在被檢測的線路上，傳感器和主機通過光纖連接。
安裝步驟：
一、主機與電流傳感器的安裝：主機安裝在配電柜的前面板上；短路電流傳感器安裝在環網供電線路的A、B、C三相上，必須緊固地套接在被檢測的線路上；接地電流傳感器安裝在已分開的剝?nèi)テ帘蔚娜嚯娎|總線上。
二、主機與電流傳感器的接線連接：在主機背面可見一組16位的端子排，是用以檢測故障的電流傳感器數據輸出信號與主機連接的接口。具體安裝步驟如下：
1. 將對應A相短路電流傳感器的兩條紅色數據線分別連接到接口端子排的6和7號位上，另一條黑色的線接在接口端子排的5號位上。
2. 將對應B相短路電流傳感器的兩條紅色數據線分別連接到接口端子排的9和10號位上，另一條黑色的線接在接口端子排的8號位上。
3. 將對應C相短路電流傳感器的兩條紅色數據線分別連接到接口端子排的12和13號位上，另一條黑色的線接在接口端子排的11位上。
4. 將對應接地電流傳感器的兩條紅色數據線分別連接到接口端子排的15和16位上，其余一條黑色的線接在接口端子排的14位上。
五、技術參數
1. 短路電流報警：≥160A誤差±10%；出廠設定為800A，短路延時20mS
2. 接地電流報警：8A~2000A誤差±10%出廠設定為15A，接地延時20mS
3. 工作電源： CR123A鋰電池3.0V（有效期不小于8年）
4. 整機待機電流：≤ 5μA
5. 自動復位時間：6h～48h(出廠整定為12h)
6. 指示器防護等級：主機IP40；傳感器IP65
7. 遠傳繼電器：230/VAC－0.5A 30V/DC－1A
8. 短路電流傳感器最大承受電流：20KA 4S
9. 工作環境：-40℃～+75℃；
10. 相對溫度：≤95%；防水、防酸、防鹽霧
六、訂購需知
請?zhí)峁┮韵聟?shù)：
1. 短路報警電流的啟動值
2. 接地報警電流的啟動值
3. 自動復位時間
4. 光纖長度
