■性能特點
◆ 故障指示：正常運行時，窗口為白色顯示；發生短路、接地故障時，窗口為紅色顯示。
◆ 在線運行：直接安裝在線路上，免維護。
◆ 抗干擾強：信號不受線路、勵磁涌流、高次諧波、電流波動、電纜分布電容旁路的影響。
◆ 自動復位：動作翻牌后，按設定時間自動復位。
◆ 帶電裝卸：帶電裝卸極其簡單，不影響線路運行。
■工作原理
TY-JC插銷式接地短路二合一的原理中的短路故障原理與TY-J1相同，

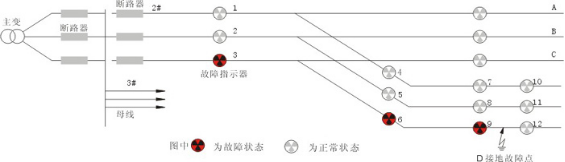

接地檢測原理：采樣接地瞬間的電容電流首半波與接地瞬間的電壓首半波，比較其相位，當采樣接地瞬間的電容電流突變且大于一定數值，并且與接地瞬間的電壓首半波同相，同時導線對地電壓降低，則判斷線路發生接地，否則線路未發生接地。用于判斷接地的故障指示原理圖：
由2#線C相3、6、9指示器翻紅牌顯示而12指示器仍白色，即可判斷出D點發生故障.
■技術指標
◆ 適用電壓等級： U≥6KV
◆ 適用導線電流： I≤1000A
◆ 適用導線線徑： 25mm2≤d≤400mm2
◆ 動作響應時間： 0.02S≤T≤3S
◆ 靜態功耗： ≤10μw
◆ 動作復位時間： 6、12、24小時可選
◆ 使用環境溫度： －40℃≤T≤+75℃
◆ 動作次數： ≥3000次
◆ 重量： 400g
■應用范圍
◆ 安裝在長線路的中段和分支入口處，可指示線路故障區段及故障分支。
◆ 安裝在變電站出口，可判明故障是否由用戶原因造成。
◆ 安裝在用戶配變壓進線處，可判明故障是否由用戶原因造成。
◆ 安裝在電纜與架空線連接處，可區分故障是否在電纜段.
■推薦使用
《國家電力公司電網供電可靠性管理辦法(試行)》明確指出：
…………
3.4.5 積極采用配電自動化技術。實施環網供電，縮短故障隔離時間，縮小停電范圍。暫不能實施配網自動化的地區應裝設環網開關和分段開關。
3.4.6 有條件的地區可在線路上裝設故障指示器，變電所內裝設小電流接地選線裝置，采用電纜故障尋址器等，縮短查找故障點時間。
