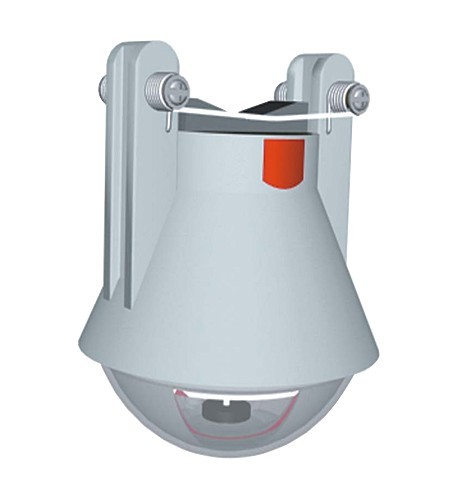

性能特點◆ 故障指示：正常運行時，窗口為白色顯示；發生短路、接地故障時，窗口為紅色顯示。
◆ 在線運行：直接安裝在線路上，免維護。
◆ 抗干擾強：信號不受線路、勵磁涌流、高次諧波、電流波動、電纜分布電容旁路的影響。
◆ 自動復位：動作翻牌后，按設定時間自動復位。
◆ 帶電裝卸：帶電裝卸極其簡單，不影響線路運行。 ■工作原理 架空線路短路故障判據（l）It≥280A It為突變量電流啟動值（特殊電流可定做）（2）△I≥0.5I0 △I為電流變化率，I0為短路前線路電流（3）I＝0 I為線路故障后電流（4）0.02s≤△T≤3s △T為電流突變時間用于判別短路的故障指示原理圖 由2＃線B相2、5、8指示器和C相3、6、9指示器翻紅牌顯示而11指示器和12指示器仍為白色，即可判斷出D點發生短路故障?！黾夹g(shù)指標◆ 適用電壓等級： U≥6KV◆ 適用導線電流： I≤1000A◆ 適用導線線徑： 25mm2≤d≤400mm2◆ 動作響應時間： 0.02S≤T≤3S◆ 靜態功耗： ≤10μw◆ 動作復位時間： 6、12、24小時可選◆ 使用環境溫度： －40℃≤T≤+75℃◆ 動作次數： ≥3000次◆ 重量： 400g■應用范圍 ◆ 安裝在長線路的中段和分支入口處，可指示線路故障區段及故障分支。
◆ 安裝在變電站出口，可判明故障是否由用戶原因造成。
◆ 安裝在用戶配變壓進線處，可判明故障是否由用戶原因造成。
◆ 安裝在電纜與架空線連接處，可區分故障是否在電纜段. ■安裝工具 圖右下為TQ-J1到TQ-J5的安裝工具，具體安裝方法只需將一根絕緣棒置于安裝工具底部，
把指示器的頂端螺栓擰開后放入安裝工具中，再把指示器卡入電纜中即安裝成功. ■推薦使用 《國家電力公司電網供電可靠性管理辦法(試行)》明確指出：
…………
3.4.5 積極采用配電自動化技術。實施環網供電，縮短故障隔離時間，縮小停電范圍。暫不
能實施配網自動化的地區應裝設環網開關和分段開關。
3.4.6 有條件的地區可在線路上裝設故障指示器，變電所內裝設小電流接地選線裝置，采用
電纜故障尋址器等，縮短查找故障點時間。
